BERSTLINING


BEZWYKOPOWA RENOWACJA RUROCIĄGÓW

BERSTLINING, to technologia wymiany rur przy zachowaniu identycznego położenia osi rurociągu wymienionego z położeniem osi rurociągu nowego, z możliwością powiększenia średnicy rur. Przebieg realizacji wymiany starego rurociągu poprzez zniszczenie (rozbicie)wymienianej rury i wdrążenie w ściany otaczającego gruntu rozbitego materiału z jednoczesnym wciąganiem nowej ruruy medialnej za pomocą odpowiedniej  wciąganej głowicy, połączonej ze specjalną żerdzią, przy stałej kontroli i rejestracji i rejestracji siły wciągu.

Etapy realizacji wymiany rurociągu:

01Wykonanie studni startowej (wykopu początkowego) w celu zamontowania maszyny – urządzenia do berstliningu

02Wykonanie studni docelowej (wykopu końcowego) służącej do wprowadzenia elementów nowego rurociągu lub nowej rury

03Wykonanie studni (wykopów) pośrednich w odległościach około 20 do 50 m w miejscach gdzie znajdują się przyłącza, trójniki lub inne elementy armatury

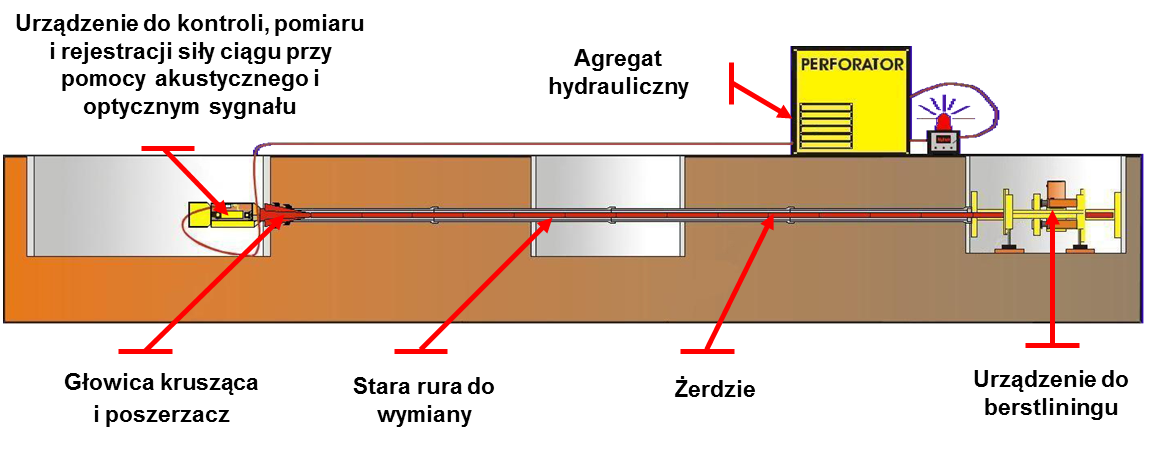

04Wprowadzenie od studni startowej, przy użyciu urządzenia berstliningowego specjalnej żerdzi, poprzez wnętrze starego rurociągu do wykopu końcowego (studni końcowej) i połączenie końcówki żerdzi z głowicą kruszącą i poszerzaczem z ujęciem (umocowaniem) dla nowej rury

05Pomiędzy głowicą rozkruszająca (niszczącą) a ujęciem (uchwytem dla rury), za poszerzaczem, montuje się urządzenie do kontroli i rejestracji siły ciągu w trakcie procesu wciągania

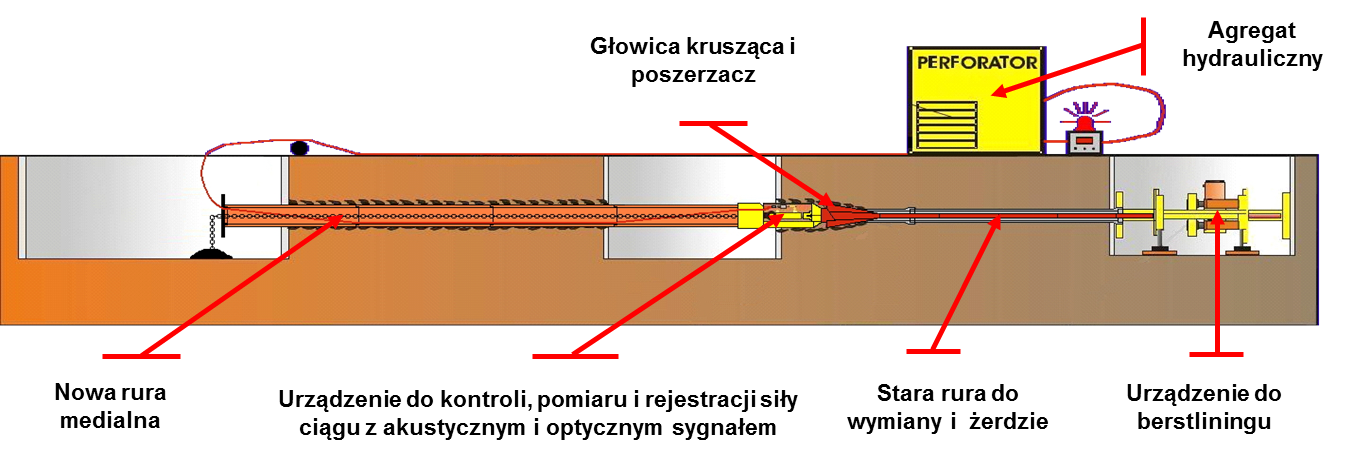

06Rozbicie (rozkruszenie) i wdrążenie w ściany otaczającego gruntu materiału ze starego rurociągu oraz wprowadzenie (wciągniecie – lub wciągnięcie przez wciskanie „od tyłu”) nowych elementów rurociągu w zależności od rodzaju materiału.
