Przeciski sterowane optycznie


BEZWYKOPOWA TECHNOLOGIA BUDOWY KANAŁU


TRÓJFAZOWY PRZEBIEG PRAC PRZY BEZWYKOPOWEJ TECHNOLOGII BUDOWY KANAŁU Z WYKORZYSTANIEM HYDRAULICZNEJ WIERTNICY POZIOMEJ  ZE STEROWANIEM

Firma PERFORATOR GmbH – znany od dwudziestu lat – producent urządzeń do bezwykopowej technologii budowy rurociągów wykorzystuję metodę trzystopniową (trójfazową) wykonywania takiej budowy.

W tym celu została opracowana metoda oraz odpowiednio przygotowany osprzęt do jej realizacji.

W dalszej części przedstawimy Państwu rysunki ideowe do stosowania tej metody przecisków sterowanych oraz skróty opisów poszczególnych etapów.

01Ze studni startowej do studni docelowej przeciskany jest ciąg rur (żerdzi) pilotowych – w odcinkach jednometrowych, łączone na gwint. W pierwszym elemencie żerdzi, tuż za głowicą wiertnicza znajduje się element optyczny – oświetlona tablica diodowa, której obraz przenoszony jest za pomocą instrumentu elektrooptycznego oraz kamery na monitor. Obserwacja obrazu tablicy diodowej pozwala operatorowi na kontrole wykonywanego przewiertu żerdzią oraz na korektę kierunku. System ten pozwala na zrealizowanie przewiertu żerdzi pilotowych od studni startowej do studni odbiorczej z dużą dokładnością (nawet do 1‰). Po osiągnięciu celu (studni odbiorczej) można wykonać pomiar kontrolny przy pomocy niwelatora.

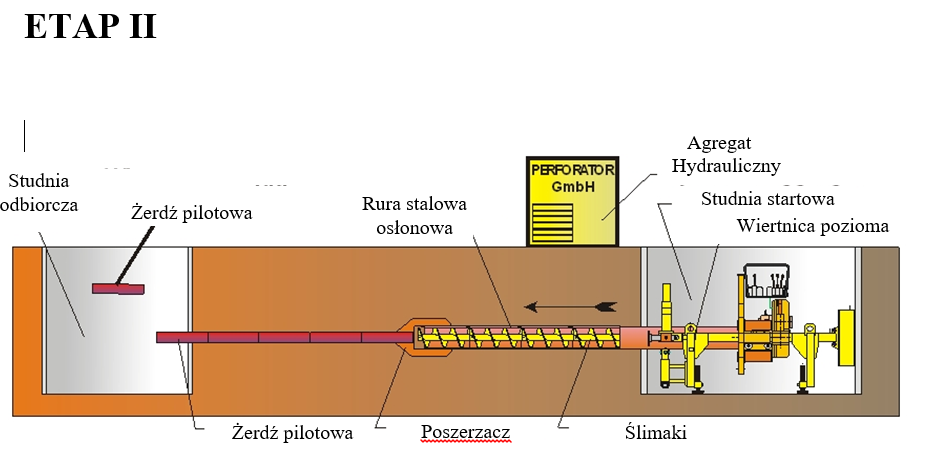

02Po zrealizowaniu odcinka przewiertu żerdzi pilotowej (od studni startowej do studni docelowej) do ostatniej żerdzi w studni startowej, montowany jest odpowiedni element przejściowy – poszerzasz oraz dalej ciąg rur stalowych, o długości najczęściej jednego metra, łączonych na gwint lub innego rodzaju połączenia.

W poszerzaczu znajduje się odpowiednie narzędzie skrawające, za którym montowany jest ciąg ślimaków transportowych, montowanych wewnątrz rur stalowych, których średnica zewnętrzna odpowiada średnicy zewnętrznej rur medialnych, które będą do budowy rurociągu zastosowane. W trakcie przecisku ciągu rur stalowych ochronnych w studni docelowej wymontowuje się kolejne odcinki żerdzi pilotowej.

Omówiony etap pozwala na wykonanie w gruncie tunelu o odpowiedniej średnicy – od studni startowej do studni docelowej.

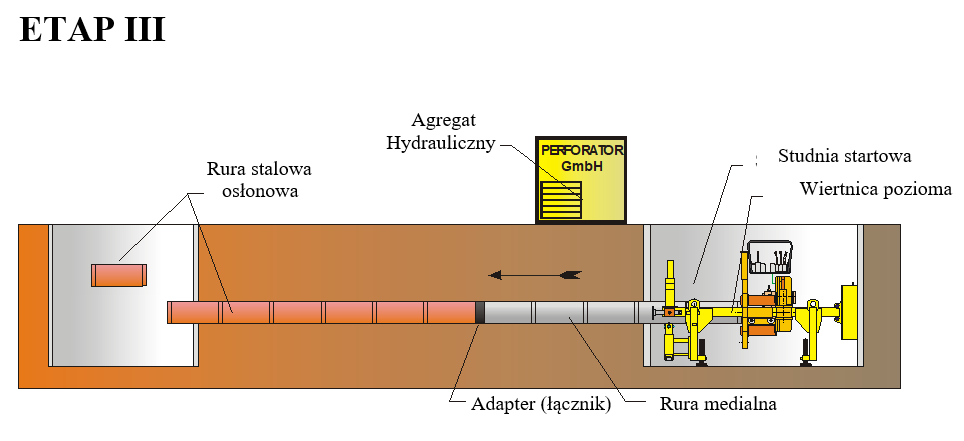

03W trzecim ostatnim etapie, do wykonanego już tunelu, wprowadza się rury medialne, 1-, lub 2-metrowej długości i przy ich pomocy przeciska się ciąg rur stalowych osłonowych (wielokrotnego użycia), razem z ciągiem ślimaków transportowych, do studni docelowej, gdzie są one rozmontowywane i wydobywane.

W rezultacie wykonanych robót powstaje w gruncie rurociąg z rur medialnych przeciskowych, tu: kamionkowych.
